Стенд проверки ручного тормоза
Полуавтоматический стенд проверки качества ручных тормозов автомобилей
Разработка конструкторской документации для стенда проверки ручных тормозов.
Заказчик: АО АвтоВАЗ
Цель проекта: Разработка полного комплекта конструкторской документации для стенда проверки ручных тормозов автомобилей, способного обеспечить объективный контроль ключевых параметров изделия, а также повышение эффективности производственного процесса
Исходные данные: Крупнейший российский производитель автомобилей, завод АвтоВАЗ, столкнулся с необходимостью модернизации участка контроля сборки ручных тормозов. Существующая технология предполагала 100% участие человека, что неизбежно приводило к:
- Субъективности оценок при проверке усилия и хода рычага
- Низкой производительности (до 40 проверок в час)
- Высокой вероятности пропуска дефектных изделий
- Отсутствию документированных результатов проверки
- Повышенной утомляемости операторов
Для решения этих проблем было принято решение разработать и внедрить полуавтоматический стенд проверки качества, который обеспечил бы объективный контроль параметров и повысил эффективность производственного процесса.
Конкретные технические требования:
Автоматическая проверка усилия нажатия на кнопку ручного тормоза (диапазон 50-200 Н).
Контроль хода рычага от упора до упора (100-300 мм).
Время одного цикла проверки не более 30 секунд.
Интеграция с системой учёта качества (маркировка бракованных изделий).
Возможность перенастройки для различных модификаций ручных тормозов.
Соответствие требованиям безопасности и эргономики.
Процесс разработки конструкторской документации:
- Анализ требований. Изучение технологического процесса и требований к контролю параметров ручного тормоза.
- Концептуальное проектирование. Разработка принципиальной схемы и кинематики стенда.
- 3D-моделирование. Создание параметрических 3D-моделей всех компонентов стенда.
- Виртуальная сборка. Сборка 3D-модели, проверка на коллизии и взаимодействие компонентов.
- Генерация чертежей. Создание 2D-чертежей и спецификаций из 3D-модели.
- Проверка и утверждение. Верификация конструкторской документации и согласование с заказчиком.
Критическая роль в обеспечении безопасности автомобилей.
Данный стенд проверки ручных тормозов является неотъемлемой частью производственного процесса, обеспечивающим безопасность тысяч автомобилей. Ручной тормоз — критически важный элемент безопасности, от которого зависит безопасность парковки и предотвращение самопроизвольного движения автомобиля.
Влияние на автомобильное производство
- Снижение брака — автоматический контроль параметров позволяет выявлять отклонения на ранних этапах производства
- Увеличение скорости сборки — полуавтоматический процесс проверки ускоряет общий цикл производства
- Снижение затрат — раннее выявление дефектов уменьшает стоимость исправления брака на поздних этапах
- Соответствие ГОСТ и ТУ — гарантированное соответствие всех выпускаемых узлов техническим требованиям
- Документирование качества — возможность ведения статистики и анализа качества продукции
Разработка подобного стенда и его конструкторской документации представляет собой важный вклад в развитие отечественного автомобилестроения, повышение конкурентоспособности продукции и обеспечение безопасности дорожного движения.
Результаты проекта:
В результате выполнения проекта была разработана полная комплектация конструкторской документации, включающая:
- Полную 3D-модель стенда с деталировкой

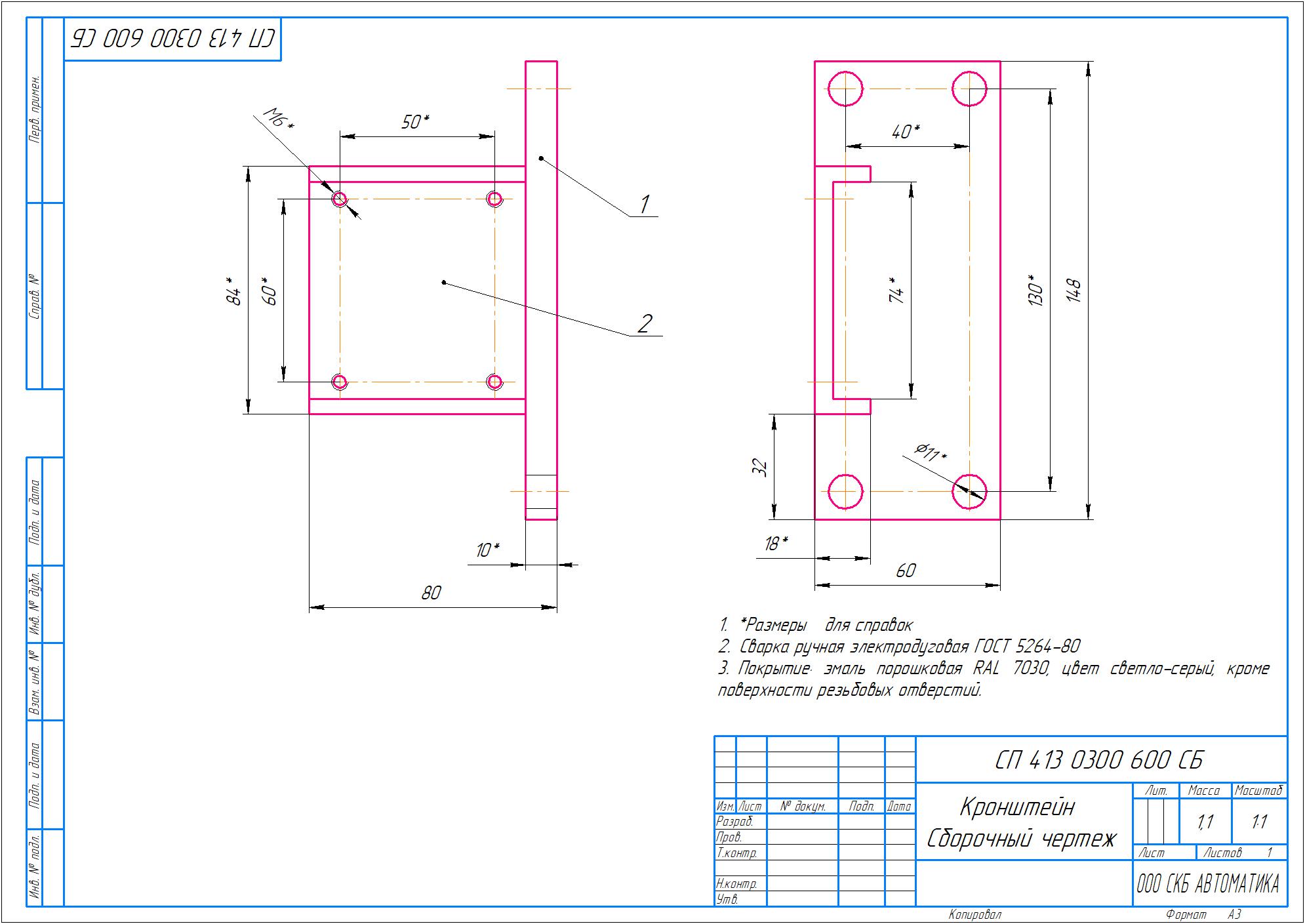

- Сборочные чертежи общего вида стенда

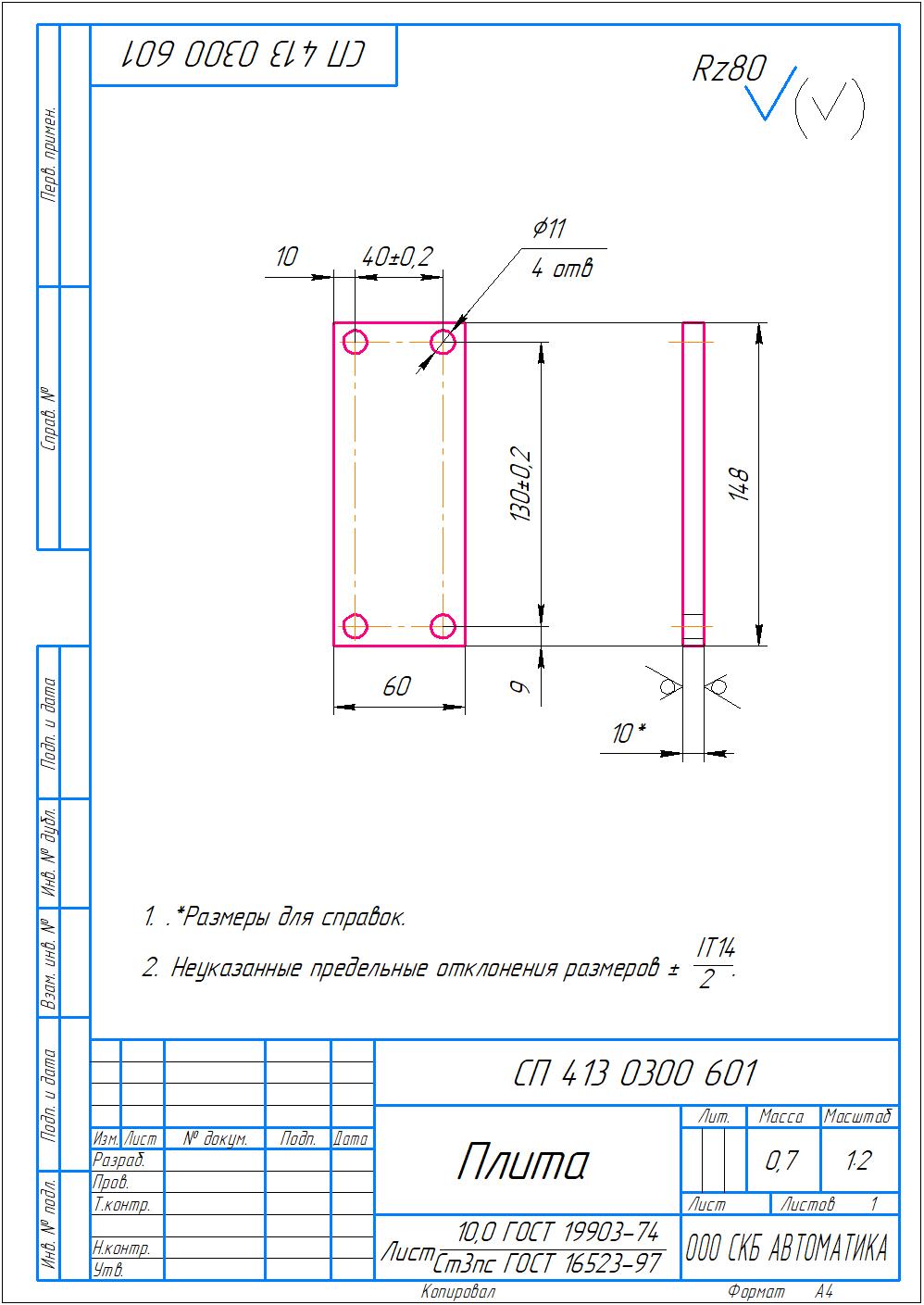

- Чертежи деталей и сборочных единиц
- Спецификации на все компоненты и материалы
- Пояснительную записку с описанием работы стенда
- Инструкцию по сборке и наладке оборудования
Документация полностью соответствует стандартам ЕСКД и позволяет организовать производство стендов проверки качества ручных тормозов для автомобилей АвтоВАЗ, что вносит значительный вклад в обеспечение безопасности отечественных автомобилей и развитие машиностроительной отрасли.
