Кристаллизатор для очистки воды
Инновационная технология переработки отходов алюминиевого производства в коагулянт для очистки воды
Установка для переработки отходов алюминиевого производства.
Разработан полный комплект конструкторской документации для ключевого узла инновационной установки — кристаллизатора, предназначенного для переработки отходов алюминиевого производства в ценный коагулянт (сульфат алюминия). Технология не имеет аналогов и решает значительную экологическую проблему, предлагая экономически выгодное решение.
Себестоимость коагулянта, полученного из отходов, в несколько раз ниже, чем из сырья, которое используют на данный момент. Технология не имеет отечественных и иностранных аналогов.
Контекст и задача
Проблема: Утилизация отходов алюминиевой промышленности — трудоемкая и затратная экологическая проблема. Существующие решения неэффективны с экономической точки зрения.
Решение химиков
Найдена эффективная химическая методика преобразования этих отходов в высококачественный коагулянт Al₂(SO₄)₃×nH₂O, используемый для очистки воды. Себестоимость продукта в разы ниже, чем у аналогов из первичного сырья.
Инженерная задача
Превратить лабораторную методику в промышленно применимую, надежную и безопасную установку. Ключевой вызов: Спроектировать и документально оформить кристаллизатор — сердце установки, где происходит основной процесс формирования конечного продукта.
Цель проекта: Создать полный, готовый к производству комплект конструкторской документации (КД) на кристаллизатор, отвечающий требованиям технологии, безопасности и стандартов.
Процесс разработки конструкторской документации вёлся по классическим этапам проектирования:
- Техническое задание (ТЗ). Формулировка требований к аппарату на основе техпроцесса: герметичность, коррозионная стойкость, производительность.
- Эскизное проектирование (ЭП). Проработка концепций компоновки. Выбор оптимальной схемы с горизонтальным корпусом и шнеком.
- Техническое проектирование (ТП). Прочностные и кинематические расчеты. Подбор материалов и комплектующих.
- Рабочая документация (РКД). Создание полного комплекта чертежей и спецификаций для производства.

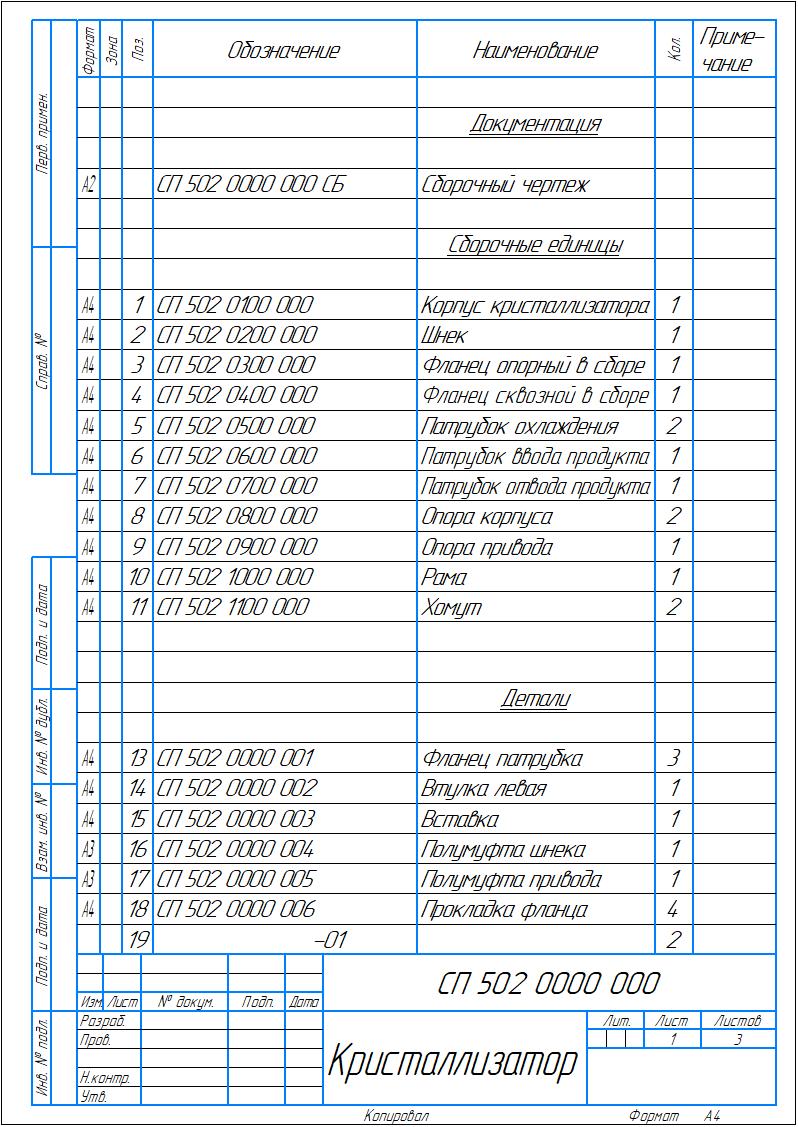

Полный пакет документов включал: сборочные чертежи общего вида, сборочные чертежи каждого узла, чертежи деталей, спецификации, пояснительную записку с расчетами.
Кристаллизатор является ключевым элементом технологии, обеспечивающим процесс преобразования отходов в коагулянт.

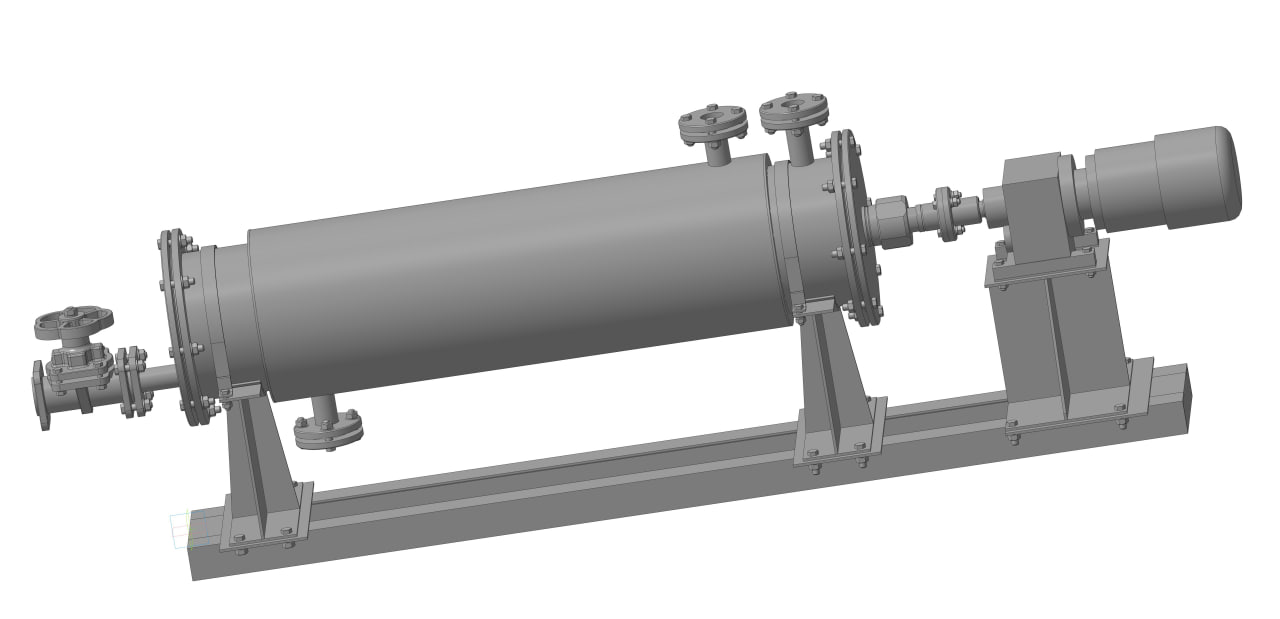

Основные компоненты устройства согласно разработанной конструкторской документации:
Корпус кристаллизатора
Основной элемент конструкции, обеспечивающий герметичность процесса.
Шнек
Механизм перемешивания и транспортировки материала внутри кристаллизатора.
Фланец опорный в сборе
Опорный элемент конструкции, обеспечивающий устойчивость.
Патрубок охлаждения
Элементы системы охлаждения процесса кристаллизации.
Привод
Электропривод мощностью 0,25 кВт, 2670 об/мин (производства SEW Eurodrive).
Рама
Несущая конструкция кристаллизатора.
Разработка конструкторской документации стала критически важным этапом в реализации инновационного экологического проекта. Мы превратили идею в точные инженерные решения, готовые для воплощения в металле, что открывает путь к созданию экономически выгодного и экологически безопасного производства.
